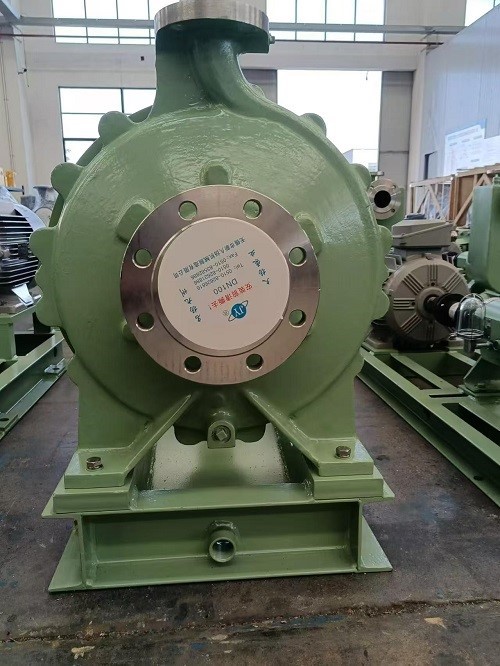

Horisontell Split Case Pump

Modell: ZA/ZE-serien
Struktur: Enkel-enstegs en-sugande horisontell pump med delat hölje
Flödeshastighet: Mindre än eller lika med 2600 m3/h
Huvud: Mindre än eller lika med 300 m
Designstandard: API610
Arbetstryck: 2,5 MPa(ZA); 5,0 MPa(ZE)
Arbetstemperatur: Mindre än eller lika med 175 grader (ZA); Mindre än eller lika med 450 grader (ZE)
Motoreffekt: 1,1~160 kW
Uttags kaliber: DN25~DN450
Hastighet: 960 rpm; 1450 rpm; 2900 rpm;
Impellertyp: Stängd Impeller; Halv-öppen impeller; Öppna impellern
Värmejacka: Tillval

Skicka förfrågan

Produktbeskrivning

ZA- och ZE-seriens horisontella delade-huspumpar är designade enligt API 610-standarder och erbjuder säker, pålitlig och stabil drift. De hanterar rena eller partikelformiga-laddade, neutrala eller frätande media med hög-temperatur och används ofta inom petrokemi, papperstillverkning, kolbearbetning, livsmedel, läkemedel och miljöskydd.

ZA Series Horizontal Split Case Pump

Modellbeskrivning

Model Description of ZA Series Horizontal Split Case Pump

Produktinformation

Modell	ZA/ZE-serien
Strukturera	Enkel-enstegs en-sugande horisontell pump med delat hölje
Flödeshastighet	Mindre än eller lika med 2600 m3/h
Huvud	Mindre än eller lika med 300 m
Designstandard	API610
Arbetstryck	2,5 MPa(ZA); 5,0 MPa(ZE)
Arbetstemperatur	Mindre än eller lika med 175 grader (ZA); Mindre än eller lika med 450 grader (ZE)
Motorkraft	1,1~160 kW
Outlet kaliber	DN25~DN450
Hastighet	960 rpm; 1450 rpm; 2900 rpm;
Impeller typ	Stängt pumphjul; halvt -öppet pumphjul; öppet pumphjul
Värmejacka	Frivillig
Material	Kolstål; SS304, SS316, duplexstål, titanlegering, höglegering, etc.
Ansökan	Petrokemi, kolkemikalie, beläggning av bildelar, vegetabilisk olja, batteriindustri, textil, metallurgi, livsmedel, läkemedel, socker, avsaltning av vattenförsörjning, saltindustri, miljöskydd, etc.

Designfunktioner

Utmärkt anti-kavitationsprestanda – Låg NPSHr minskar risken för kavitation och hjälper till att spara på systeminvesteringar.

Brett prestandaområde – Nära intervaller i flöde och tryckhöjd gör val av typ bekvämt.

Hög standardisering – Impellers och lagertillbehör för ZA- och ZE-pumpar är utbytbara.

Flexibel lagerkylning – Tre kylalternativ finns tillgängliga: luftkylning, fläktkylning och vattenkylning, lämpliga för olika driftsförhållanden.

Strukturdiagram

Structure Diagram of Chemical Transfer Pump

1. Impellermutter	4. Pumpkåpa	7. Täta locket	10. Upphängningsögla	13. Oljeavtappningsbult	16. Låsmutter
2. Pumpkropp	5. Axelhylsa	8. Lagerlåda	11. Främre lager	14. Axel	17. Riktigt axellagerskydd
3. Impeller	6. Maskintätning	9. Framaxelns lagerkåpa	12. Luftkammare	15. Efter bäring	18. Koppling
